Süperkritik CO2 ekstraksiyonu

CO2, belirli bir sıcaklık ve basıncın üzerinde ne tam gaz ne tam sıvı gibi davranır: sıvı gibi çözer, gaz gibi yayılır. Bütün ürünlerimiz bu hâldeki CO2 ile, bitki materyalinden ayrılarak elde edilir; ekstraksiyon ajanı doğal karbondioksittir.

Belge
pc·t·02
Sürüm
2026.10
Durum
Yayında

01İlke

Kritik nokta bir eşiktir, ayar değil.

CO2'nin kritik noktası yaklaşık 31 °C ve 73,8 bar'dır. Süperkritik bölge bu iki değerin üzerindedir. Bu değerler maddenin fiziksel özelliğidir; tesisin çalışma basıncı ve sıcaklığı, hedef bileşene ve hammaddeye göre bu eşiğin üzerinde ayrıca seçilir.

Basınç ve sıcaklık değiştikçe CO2'nin yoğunluğu, yoğunluk değiştikçe çözebildiği bileşenler değişir. Bu yüzden aynı bitkiden farklı ayarlarla farklı profilde ekstrakt alınabilir. Ayırıcıda basınç düşünce CO2 gaza döner, ekstrakt ayrılır ve CO2 döngüye geri kazanılır.

Süperkritik CO₂ ekstraksiyonu, genel yöntem şeması CO2 tankı pompa ısıtıcı ekstraktör bitki materyali basınç düşürme ayırıcı ekstrakt CO2 döngüye döner 12345
Şekil 4Genel yöntem şeması: 1 tank, 2 pompa, 3 ısıtıcı, 4 ekstraktör ve basınç düşürme, 5 ayırıcı; kesikli çizgi geri dönen CO2.

02Tesis

Kâğıttaki şema, ekrandaki hat.

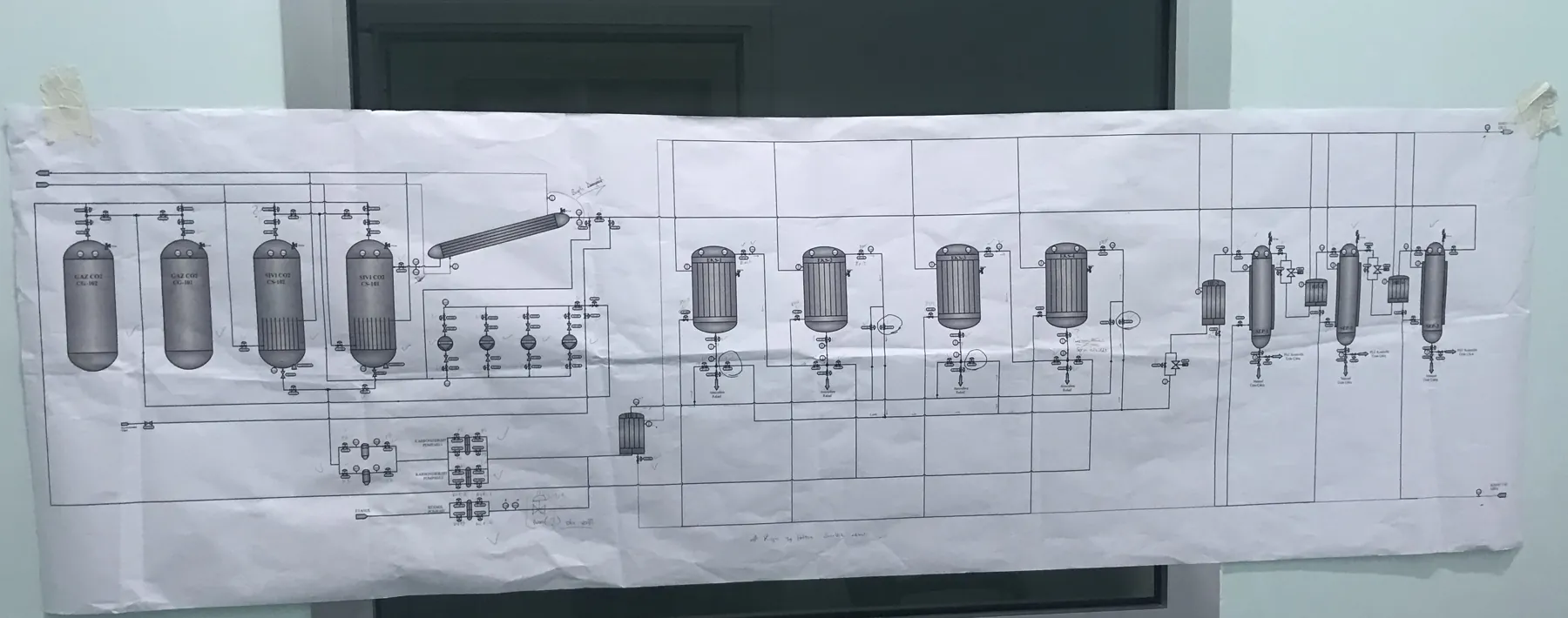

Duvara asılı proses akış şeması: ekstraktörler, ayırıcılar ve dönüş hatları
Şekil 5Tesisin proses akış şeması: soldan sağa ekstraktörler, ayırıcılar ve CO2 dönüş hatları.

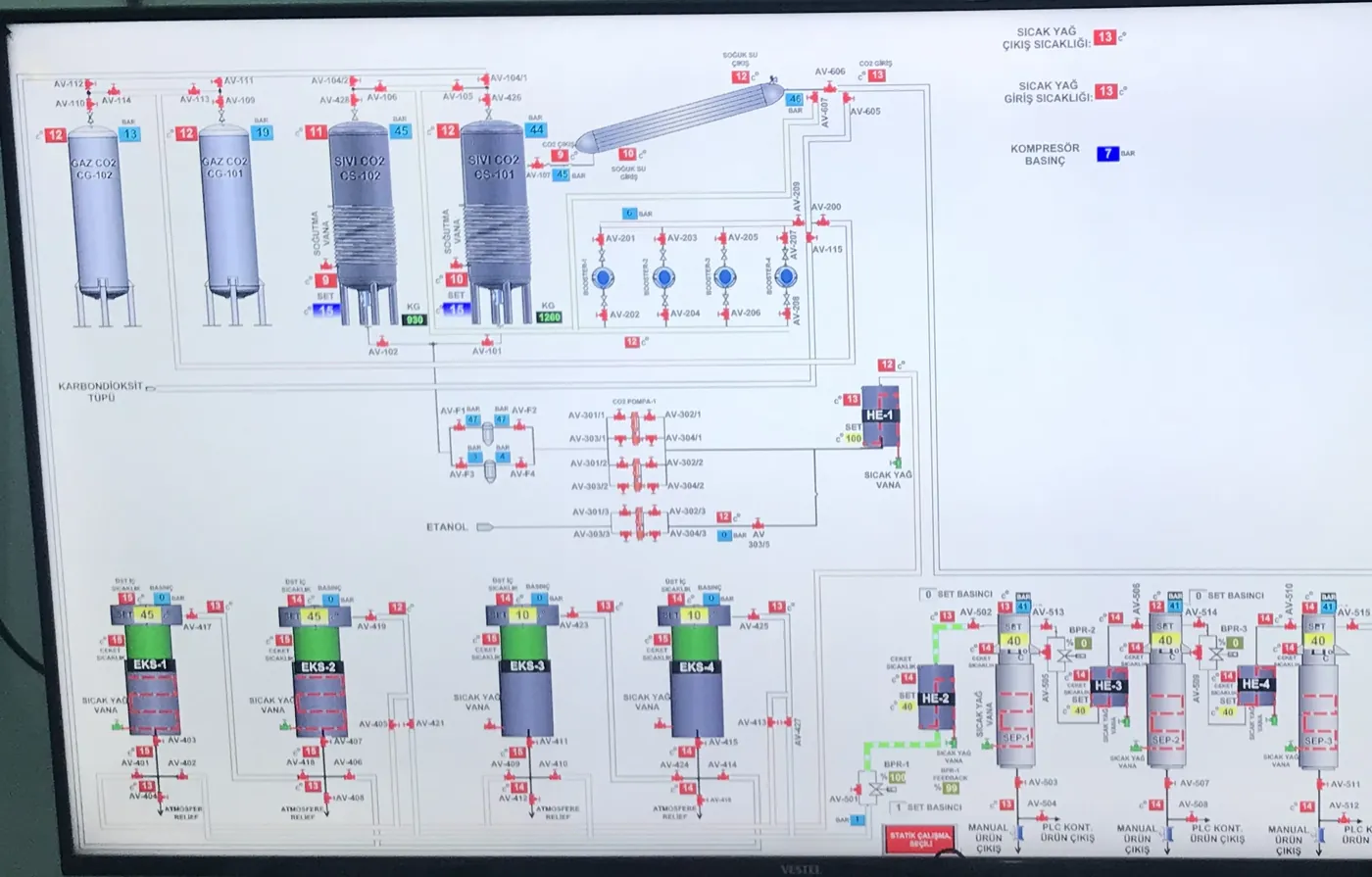

Otomasyon ekranı: ekstraktörler, ayırıcılar ve hatların anlık durumunu gösteren proses şeması
Şekil 6Otomasyon ekranı: ekstraktörlerin, ayırıcıların ve hatların anlık durumu. Reçeteler ve proses verisi bu ekrandan kaydedilir.

03Ayarlar

Sonucu belirleyen altı değişken.

Basınç
CO2'nin yoğunluğunu ve çözme gücünü belirler.
Sıcaklık
Yoğunluğu ve bileşenlerin uçuculuğunu birlikte etkiler; ısıya duyarlı bileşenler için sınır koyar. Sistemin en yüksek çalışma sıcaklığı +80 °C.
CO2 debisi ve süre
Verimi ve proses süresini belirler.
Hammadde hazırlığı
Öğütme boyutu ve nem, ekstraksiyon ajanının materyale ulaşmasını değiştirir.
Yardımcı çözücü
Polar bileşenler için CO2'ye az miktarda etanol eklenebilir; sistemde bunun için ayrı bir hat vardır. Bugünkü ürünlerimizde yardımcı çözücü kullanılmaz. Marka beyanı
Ayırma koşulları
Üç kademeli ayırıcıda basıncın nasıl düşürüldüğü, ekstraktın hangi kesimlerde toplanacağını belirler.

04Sistem

Ar-geden üretime dört ölçek.

ÜniteÖzellik5 ltAr-Ge50 ltÜretim100 ltÜretim500 ltÜretim
01EkstraktörFaydalı hacim × adet5 lt × 125 lt × 250 lt × 2250 lt × 2
En yüksek çalışma basıncı500 bar400 bar400 bar400 bar
02Separatör (ayırıcı)Faydalı hacim × adet2,5 lt × 315 lt × 325 lt × 3150 lt × 3
En yüksek çalışma basıncı500 – 350 – 250 bar400 – 250 – 150 bar400 – 250 – 150 bar400 – 250 – 150 bar
03Basınçlandırma ünitesi (booster)CO2 debisi1 lt/dk5 lt/dk10 lt/dk50 lt/dk
04Isıtma ünitesiToplam ısıtma kapasitesi5 kw20 kw40 kw100 kw
Yağ rezervi50 lt150 lt250 lt500 lt
05Soğutma ünitesiChiller soğutucu5.000 kcal/h · 0 °C20.000 kcal/h · 0 °C40.000 kcal/h · 0 °C100.000 kcal/h · 0 °C
06Yardımcı çözücü (co-solvent) ünitesiPompa5 kg/h · 500 bar25 kg/h · 400 bar50 kg/h · 400 bar100 kg/h · 400 bar
Depo10 lt50 lt100 lt250 lt
07OtomasyonSıcaklıkTransmitterTransmitterTransmitterTransmitter
BasınçTransmitter / manometreTransmitter / manometreTransmitter / manometreTransmitter / manometre
PLC kontrol paneli15 inç dokunmatik15 inç dokunmatik15 inç dokunmatik15 inç dokunmatik
ReçeteSınırsızSınırsızSınırsızSınırsız
Veri kaydı (data log)VarVarVarVar

Tablo sistem ailesini gösterir. Tesisimizdeki hattın kapasitesi ve bir projeye uygun ölçek teknik görüşmede paylaşılır; proses dizaynları, malzeme ve teslim bilgileri ile kurulum ve danışmanlık teknoloji sayfasındadır. Marka beyanı Teknoloji

05Doğru anlatım

Neyi söylemeyiz.

  • “Çözücüsüz”CO2 de bir çözücüdür; burada ekstraksiyon ajanıdır. Basınç kalkınca uzaklaşır, kalan miktar analizle değerlendirilir.
  • “Bütün bileşenler korunur”Her ayar bazı bileşenleri seçer, bazılarını bırakır. Hangi bileşenin ne ölçüde geçtiği analizle gösterilir.
  • “Her yöntemden üstün”Yöntem hedefe göre seçilir. Bazı hedeflerde soğuk sıkım ya da buhar distilasyonu daha uygun olabilir.
  • “Düşük enerji”, “sıfır atık”Ölçülmeden yazılmaz. Ölçüm planı sürdürülebilirlik sayfasındadır.
